6月29日消息，据媒体报道，苏州博众仪器科技有限公司（以下简称"博众仪器"）近日宣布，成功研制国产首台商用200千伏场发射透射电子显微镜BZ-F200，标志着我国在高端科学仪器领域取得重大技术突破。

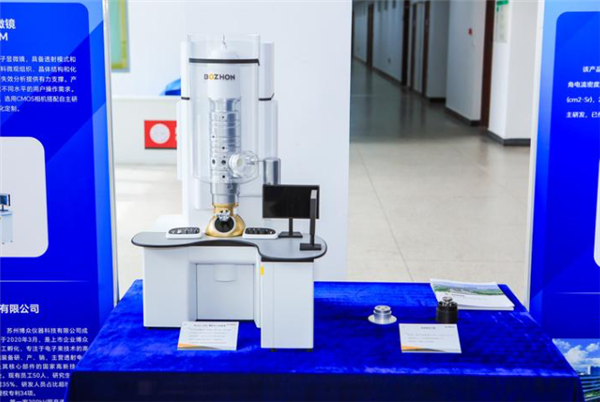

BZ-F200具备卓越的分辨性能，其点分辨率达0.25纳米，晶格分辨率更达到0.14纳米，可清晰解析绝大多数材料的原子排列结构。该设备采用透射电子显微镜（TEM）技术，通过电子束穿透样品并放大成像，能实现百万倍级的图像放大，为科研人员提供"原子尺度"的观测窗口。
据博众仪器技术总监梁晶博士介绍，该项目历时5年研发，成功突破了国外技术封锁："我们实现了热场电子枪、超高稳定度电源等核心部件的100%国产化，包括精密加工镜筒和纳米级测角台等关键组件已通过用户验证。"此前，该领域长期被少数国际厂商垄断。
梁晶介绍，该显微镜主要聚焦材料研发以及前沿科学领域，适用于晶格尺度的结构解析、缺陷分析、界面表征以及成分分析等研究。
如果将透射电镜比作材料科学的眼睛，那么高分辨成像与电子衍射技术便是这双眼睛的瞳孔。
活动现场，重庆大学教授张大梁作为BZ-F200用户代表表示：微观结构表征对于理解材料的应用属性至关重要，该显微镜在复杂晶体结构解析、微区结构表征和纳米尺度形貌分析等领域发挥着不可替代的作用。
